Konfigurasi VLAN Menggunakan Switch
Tujuan Pembelajaran :
- Mahasiswa mampu memahami aplikasi VLAN
- Mahasiswa mampu mengkonfigurasi VLAN dengan switch CISCO
- Mahasiswa mampu mengkonfigurasi inter-VLAN dengan Cisco Router
Alat dan Bahan :
- Sebuah Komputer (PC)/Laptop
- Aplikasi Cisco Packet Tracer
Dasar Teori :
Pemanfaatan teknologi jaringan komputer sebagai media komunikasi data hingga saat
ini semakin meningkat. Kebutuhan atas penggunaan bersama resources yang ada dalam
jaringan baik software maupun hardware telah mengakibatkan timbulnya berbagai
pengembangan teknologi jaringan itu sendiri. Seiring dengan semakin tingginya tingkat
kebutuhan dan semakin banyaknya pengguna jaringan yang menginginkan suatu bentuk
jaringan yang dapat memberikan hasil maksimal baik dari segi efisiensi maupun peningkatan
keamanan jaringan itu sendiri.
Berlandaskan pada keinginan-keinginan tersebut, maka upaya-upaya penyempurnaan terus
dilakukan oleh berbagai pihak. Dengan memanfaatkan berbagai tekhnik khususnya teknik
subnetting dan penggunaan hardware yang lebih baik (antara lain switch) maka muncullah
konsep Virtual Local Area Network (VLAN) yang diharapkan dapat memberikan hasil yang
lebih baik dibanding Local area Network (LAN).
Pengertian VLAN
Virtual LAN atau disingkat VLAN merupakan sekelompok perangkat pada satu LAN atau lebih yang dikonfigurasikan (menggunakan perangkat lunak pengelolaan) sehingga dapat berkomunikasi seperti halnya bila perangkat tersebut terhubung ke jalur yang sama, padahal sebenarnya perangkat tersebut berada pada sejumlah segmen LAN yang berbeda. Vlan dibuat dengan menggunakan jaringan pihak ke tiga. VLAN merupakan sebuah bagian kecil jaringan IP yang terpisah secara logik. VLAN memungkinkan beberapa jaringan IP dan jaringan-jaringan kecil (subnet) berada dalam jaringan switched switched yang sama. Agar computer bisa berkomunikasi pada VLAN yang sama, setiap computer harus memiliki sebuah alamat IP dan Subnet Mask yang sesuai dengan VLAN tersebut. Switch harus dikonfigurasi dengan VLAN dan setiap port dalam VLAN harus didaftarkan ke VLAN. Sebuah port switch yang telah dikonfigurasi dengan sebuah VLAN tunggal disebut sebagai access port.Sebuah VLAN memungkinkan seorang Administrator untuk menciptakan sekelompok peralatan yang secara logic dihubungkan satu sama lain. Dengan VLAN, kita dapat membagi jaringan switch secara logik berdasarkan fungsi, departemen atau project team .
Keuntungan VLAN
- Security– Departemen yang memiliki data sensitive terpisah dari jaringan yang ada, akan mengurangi peluang pelanggaran akses ke informasi rahasia dan penting.
- Cost reduction – Penghematan biaya dihasilkan dari tidak diperlukannya biaya yang mahal untuk upgrades jaringan dan efisiensi penggunaan bandwidth dan uplink yang tersedia.
- Higher performance – Dengan membagi jaringan layer 2 menjadi beberapa worksgroup secara logik (broadcast domain) mengurangi trafik yang tidak diperlukan pada jaringan dan meningkatkan performa.kjk
- Broadcast storm mitigation – Dengan membagi sebuah jaringan menjadi VLAN mengurangi jumlah peralatan yang berpartisipasi dalam broadcast storm.
- Improved IT staff efficiency – Dengan VLAN pengelolaan jaringan lebih mudah, karena user-user dengan kebutuhan jaringan yang sama berbagi VLAN yang sama.
- Simpler project or application management – Memiliki fungsi-fungsi terpisah mempermudah pengelolaan sebuah project atau bekerja dengan aplikasi khusus.
Langkah Konfigurasi :
Praktikum Pertama
1. Buka Aplikasi Cisco Packet Tracer.
2. Lalu Buat Skema seperti gambar dibawah ini.
3. Lalu klik pada PC 1 "PC-SMKN13-RUANG TU" >>Desktop>>IP Configuration
Lalu Isikan IP dan Subnet Mask :
IP : 192.168.0.2
SubnetMask : 255.255.255.0
4. Kemudian Konfigurasi juga PC 2 "SMKN13-RUANG 39">>Desktop>>IP Configuration
Lalu Isikan IP dan SubnetMask :
IP : 192.168.0.3
SubnetMask : 255.255.255.0
5. Lalu Cek Ping Antara PC 1 dan PC 2 Apakah Terhubung ???
6. Klik PC 1 "PC-SMKN13-RUANG TU">>Desktop>>Command Prompt
Lalu kita PING PC 2 Ketikan perintah : "ping 192.168.0.3"
"Terhubung"

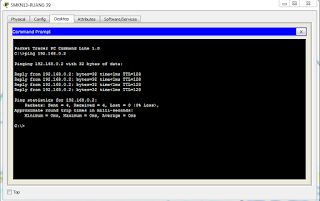

7. Klik PC 2 "SMKN13-RUANG 39"">>Desktop>>Command Prompt
Lalu kita PING PC 1 Ketikan perintah : "ping 192.168.0.2"
"Terhubung"
Kesimpulan Sementara :
PC 1 dan PC 2 dapat terhubung karena mereka memiliki NETID yang sama sehingga bisa Saling terhubung antara Kedua PC tersebut.
Praktikum 2
1. Buat Skema seperti dibawah ini.
PC 1 dan PC 2 dapat terhubung karena mereka memiliki NETID yang sama sehingga bisa Saling terhubung antara Kedua PC tersebut.
Praktikum 2
1. Buat Skema seperti dibawah ini.
2. Hubungkan PC-Console dengan Kabel Console kepada Switch
3. Lalu kita buka PC-Console>>Desktop>>Terminal>>OK
4. Lalu kita masukan Perintah Berikut :
A.Pemberian Penamaan VLAN
Switch>en
Switch#configure terminal
Switch(config)#vlan 10
Switch(config-vlan)#name SMKN13Ruang41
Switch(config-vlan)#exit
Switch(config)#vlan 11
Switch(config-vlan)#name SMKN13Ruang42
Switch(config-vlan)#exit
B.Konfigurasi Masing-Masing Interface
Switch(config)#interface fastEthernet 0/1
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 10
Switch(config-if)#exit
Switch(config)#interface fastEthernet 0/2
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 11
Switch(config-if)#exit
Switch(config)#exit
C. Untuk Melihat hasil Konfigurasi
#show run
#show vlan
Kesimpulan :
Pada Test Ping Praktikum Pertama PC 1 dan PC 2 saling terhubung , Dan pada Praktikum Kedua PC 1 dan PC 2 tidak saling terhubung itu dikarenakan pada Praktikum kedua menggunakan perintah Vlan 10 dan Vlan 11 yg fungsinya untuk MengSegmen sebuah jaringan LAN pada Switch Sehingga PC 1 dan PC 2 Seolah-olah berbeda jaringan maka dari itu PC 1 dan PC 2 tidak dapat terhubung.
